Breu introducció
Gràcies a la seva robusta resistència a les forces laterals i a les càrregues excèntriques, la cèl·lula de càrrega de doble-shear beam garanteix mesures fiables i precises fins i tot en entorns industrials durs i amb exigències d'alta-capacitat. El seu disseny robust el fa especialment adequat-per a la cèl·lula de càrrega de sitja, on un rendiment estable és fonamental per controlar el pes del material a granel amb precisió i coherència.
Característica
1. Resistència de força lateral alta: el disseny del feix de cisalla de doble-extrem resisteix eficaçment les càrregues laterals i excèntriques, garantint lectures precises en aplicacions de cèl·lules de càrrega.
2. Construcció robusta per a entorns durs: dissenyat per a la durabilitat, manté la precisió en entorns industrials exigents, el que el fa ideal per a sistemes de cèl·lules de càrrega de sitja.
3. Precisió constant a altes capacitats: ofereix un rendiment estable sota càrregues pesades, crucial per a un control fiable del pes a les instal·lacions de cèl·lules de càrrega de sitja.
Especificació bàsica
| Interval de càrrega | 5-200 klb |
| Sortida nominal (mV/V) | 3 mV/V |
| Error global | 0.03% |
| Resistència d'entrada/sortida (Ω) | 700±10/700±5 |
| Longitud especificada del cable | Φ5(6)* 9m O personalitzat a petició |
| Mètode de cablejat | Vermell --------Excitació+ Negre--------Excitació- Verd ----- Senyal+ Blanc -------Ssenyal- |
Aplicació
Per a les operacions de mineria i pedrera, aquesta cèl·lula de càrrega s'integra en sistemes resistents de pont de pesatge per mesurar amb precisió les càrregues útils de camions bolquets i càrregues de cintes transportadores en entorns exteriors durs. També és adequat-per a aplicacions de cèl·lules de càrrega de sitja, ja que proporciona dades de pes fiables per a l'emmagatzematge i transferència de material a granel en entorns industrials.
Especificació detallada del model ZH-DS7
|
Capacitat |
5-200 klb |
Material |
Acer aliat/acer inoxidable |
|
Sortida nominal (mV/V) |
3.0±0.01 |
No-linealitat |
±0,03% FS |
|
Histèresi |
±0,03% FS |
Repetibilitat |
±0,02% FS |
|
Crep (30 minuts) |
±0,03% FS |
Balanç zero |
±1,00% FS |
|
Efecte de la temperatura a zero |
±0,03% FS/10 graus |
Efecte de la temperatura a la sortida |
±0,03% FS/10 graus |
|
Resistència d'entrada (Ω) |
700±10 |
Resistència de sortida (Ω) |
700±5 |
|
Resistència d'aïllament |
Major o igual a 5000MΩ |
Tensió d'excitació |
5 V-10 V (CC) |
|
Interval de temperatura compensat |
-10~+50 graus |
Interval de temperatura de funcionament |
-20~+60 graus |
|
Sobrecàrrega segura |
120% FS |
Trencament de càrrega |
150% FS |
|
Cable |
Φ5(6)* 9M O personalitzat a petició |
Codi de color del cable |
Entrada: vermell+negre- Sortida:verd+blanc- |

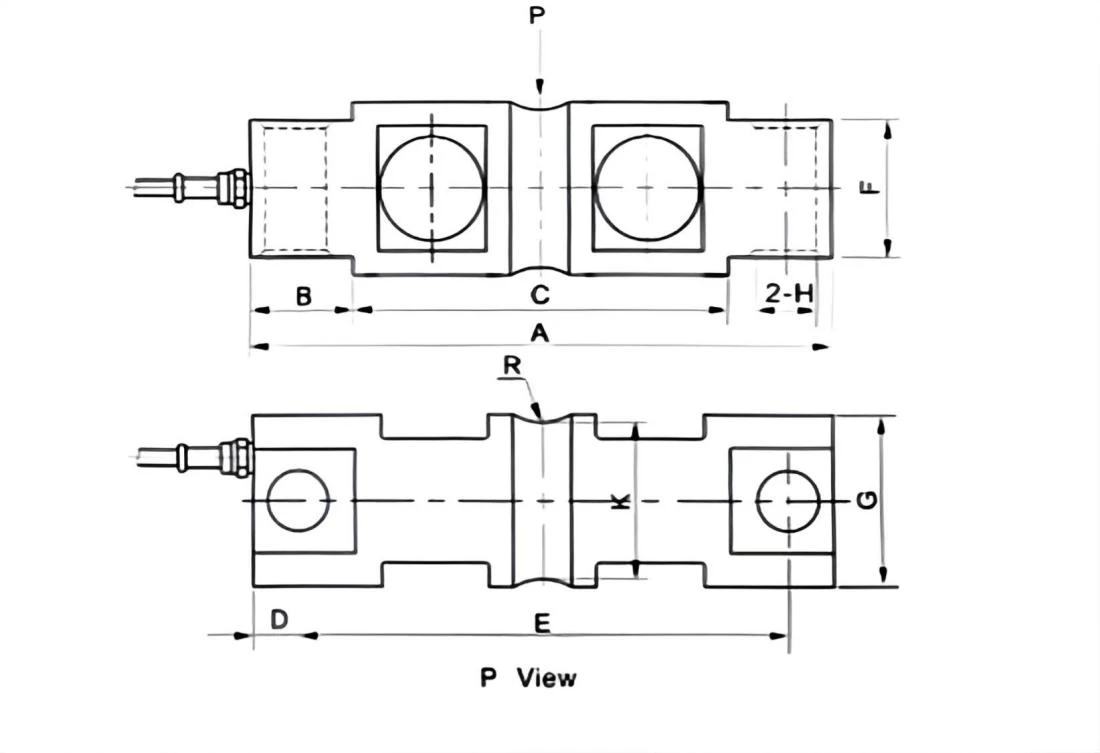

Diagrama d'esquema
Taula de talles específiques
|
Càrrega nominal (klb) |
A |
B |
C |
D |
E |
F |
G |
H |
K |
R |
|
5-10 |
206.0 |
36.5 |
133.0 |
15.7 |
174.6 |
28.5 |
43.2 |
16.5 |
37.6 |
12.7 |
|
20 |
206.0 |
36.5 |
133.0 |
15.7 |
174.6 |
28.5 |
49.5 |
16.5 |
37.6 |
12.7 |
|
30-75 |
260.0 |
47.5 |
165.0 |
22.0 |
216.0 |
60.2 |
76.2 |
27.0 |
69.3 |
25.4 |
|
100 |
286.0 |
47.5 |
190.5 |
22.4 |
241.3 |
63.5 |
88.0 |
27.0 |
82.3 |
38.1 |
|
150 |
286.0 |
47.5 |
190.5 |
22.4 |
241.3 |
71.1 |
89.0 |
27.0 |
82.3 |
38.1 |
|
200 |
409.0 |
77.5 |
254.0 |
39.5 |
330.0 |
116.7 |
137.0 |
40.0 |
131.0 |
50.8 |
