Breu introducció
Una cèl·lula de càrrega de feix paral·lel, també coneguda com a cèl·lula de càrrega d'enllaç paral·lel, és un tipus de sensor de màquina de pesatge dissenyat per mesurar la força al llarg d'un únic eix amb alta precisió. Compta amb una estructura simètrica que permet la detecció precisa del pes, el que el fa especialment adequat per a bàscules de plataforma, bàscules de comptatge i altres sistemes de pesatge que requereixen un rendiment fiable i estable.
Característica
1. Construcció lleugera d'alumini Ideal per al sensor de la màquina de pesatge: el cos d'aliatge d'alumini redueix el pes total del sistema alhora que proporciona una força suficient per a mesures precises d'un-punt en bàscules de banc i plataforma.
2. Sensor de la màquina de pesatge amb alta sensibilitat i baixa deflexió: dissenyat per a una detecció precisa del pes, ofereix una sortida constant fins i tot amb càrrega descentrada-, el que el fa adequat per a dispositius de pesatge comercials i industrials.
3. Tractament superficial-resistent a la corrosió: el recobriment anoditzat protegeix l'alumini de l'oxidació i el desgast, assegurant una estabilitat-a llarg termini en diverses condicions ambientals.
Especificació bàsica
| Capacitat | 25 lliures, 50 lliures, 100 lliures, 200 lliures, 300 lliures, 500 lliures / 50 kg, 60 kg, 80 kg, 100 kg, 150 kg, 200 kg, 250 kg, 300 kg |
| Sortida nominal (mV/V) | 2,0 ± 0,1 mV/V |
| Error global | 0,02% FS |
| Resistència d'entrada/sortida (Ω) |
410±10/350±3 |
| Longitud especificada del cable |
Φ 5,4 * 3m O personalitzat a petició |
| Mètode de cablejat | Vermell --------Excitació+ Negre--------Excitació- Verd ----- Senyal+ Blanc -------Ssenyal- |
Aplicació
Als taulells de caixa minorista, el sensor de la màquina de pesatge basat en una cèl·lula de càrrega d'un sol-punt d'alumini proporciona lectures ràpides i precises del pes dels articles, que permeten un càlcul de preus i una gestió d'inventaris eficients.
Especificació detallada del model ZH-LP13
|
Capacitat |
25.50.100.200.300.500 lliures 50,60,80,100,150,200,250,300 kg |
Material |
Alumini |
|
Sortida nominal (mV/V) |
2.0±0.1 |
No-linealitat |
±0,02% FS |
|
Histèresi |
±0,02% FS |
Repetibilitat |
±0,01% FS |
|
Crep (30 minuts) |
±0,02% FS |
Balanç zero |
±1,00% FS |
|
Efecte de la temperatura a zero |
±0,02% FS/10 graus |
Efecte de la temperatura a la sortida |
±0,02% FS/10 graus |
|
Resistència d'entrada (Ω) |
410±10 |
Resistència de sortida (Ω) |
350±3 |
|
Resistència d'aïllament |
Major o igual a 5000MΩ |
Tensió d'excitació |
5 V-10 V (CC) |
|
Interval de temperatura compensat |
-10~+50 graus |
Interval de temperatura de funcionament |
-20~+60 graus |
|
Sobrecàrrega segura |
120% FS |
Trencament de càrrega |
150% FS |
|
Cable |
Φ 5.4 X 3M O personalitzat a petició |
Codi de color del cable |
Entrada: vermell+negre- Sortida: verd+blanc- |

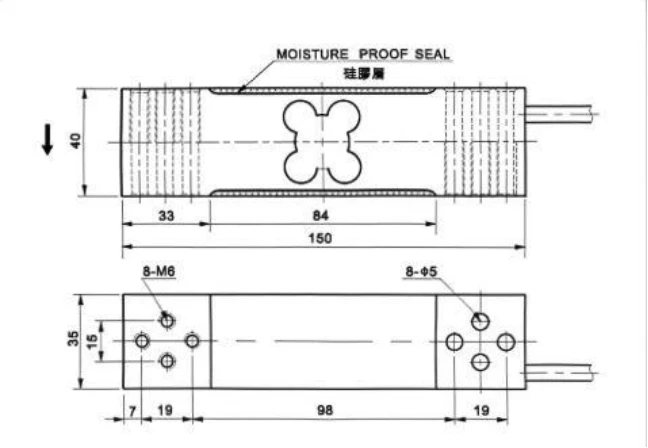

Diagrama d'esquema
Màx. Mida de la plataforma:
450*450mm
