Breu introducció
La cèl·lula de càrrega de tipus canister és un transductor de força de compressió-resistent que es caracteritza per la seva carcassa ("canister") segellada i cilíndrica. Aquesta unitat, diferent dels sensors d'estil de-marc o biga- obert, inclou el seu pont d'extensió de precisió dins d'una carcassa metàl·lica robusta i impermeable. Dissenyat específicament per a aplicacions de compressió d'alta-capacitat, sobresurt en entorns industrials durs on la protecció contra la humitat, la pols i els productes químics corrosius és primordial. El seu disseny monolític i autònom-assegura una estabilitat i fiabilitat-excepcionals a llarg termini per a tasques crítiques de pes i mesura de força que involucren estructures grans i materials pesats a granel.
Característica
1.Construcció hermètica del recipient: la característica que defineix és la seva carcassa de costura-soldada i totalment tancada (normalment amb classificació IP68). Aquesta barrera impermeable proporciona una protecció absoluta a l'electrònica interna contra els rentats d'alta pressió--, la submersió i les atmosferes químicament agressives, la qual cosa la fa ideal per a ús sanitari o exterior.
2. Insensibilitat a la càrrega excèntrica: la cèl·lula de càrrega de tipus canister està dissenyada amb un disseny de columna de doble -extrem o de balanceig-, el sensor cancel·la de manera efectiva els moments de flexió i les forces laterals causades per la càrrega descentrada. Això garanteix que el senyal de sortida reflecteixi només compressió vertical pura, fins i tot quan la càrrega no està perfectament alineada.
3. Màxima rigidesa estructural: el cos cilíndric de paret gruixuda-ofereix una resistència superior al pandeig sota càrregues extremes. Aquesta alta rigidesa minimitza la deflexió, assegurant que l'estructura de suport es mantingui plana i estable durant els cicles d'ompliment i buidatge.
Especificació bàsica
| Interval de càrrega | 22.5t, 45t |
| Sortida nominal (mV/V) | 1,75±0,005mV/V |
| Error global | ±0,03% FS |
| Resistència d'entrada/sortida (Ω) | 560±10/480±5 |
| Longitud especificada del cable | Φ6 X 15 M O personalitzat a petició |
| Mètode de cablejat |
Vermell --------Excitació+ Negre--------Excitació- |
Aplicació
La cèl·lula de càrrega tipus canister és la solució preferida per als terminals de càrrega de vaixells marins. Quan es pesen les bodegues de càrrega en vaixells o es carreguen materials a granel com ara gra o mineral a vaixells, l'equip està exposat a ruixats constants d'aigua de mar i a una manipulació brusca. El segell hermètic de la cèl·lula de càrrega de tipus canister prevé la fallada per corrosió, mentre que la seva construcció robusta suporta les immenses forces dinàmiques de les operacions de càrrega marítima.
Especificació detallada del model ZH-CT4
|
Capacitat |
22.5t, 45t |
Material |
acer inoxidable |
|
Sortida nominal (mV/V) |
1.75±0.005 |
No-linealitat |
±0,03% FS |
|
Histèresi |
±0,03% FS |
Repetibilitat |
±0,02% FS |
|
Crep (30 minuts) |
±0,02% FS |
Balanç zero |
±1,00% FS |
|
Efecte de la temperatura a zero |
± 0,02% FS/10 graus |
Efecte de la temperatura a la sortida |
± 0,02% FS/10 graus |
|
Resistència d'entrada (Ω) |
560±10 |
Resistència de sortida (Ω) |
480±5 |
|
Resistència d'aïllament |
Major o igual a 5000MΩ |
Tensió d'excitació |
5 V-10 V (CC) |
|
Interval de temperatura compensat |
-10~+50 graus |
Interval de temperatura de funcionament |
-20~+60 graus |
|
Sobrecàrrega segura |
120% FS |
Trencament de càrrega |
150% FS |
|
Cable |
Φ6 X 15 M O personalitzat a petició |
Codi de color del cable |
Entrada: vermell+negre- Sortida:verd+blanc- |

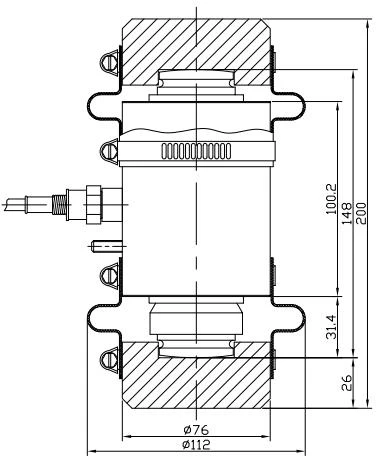

Diagrama d'esquema
