Breu introducció
El sensor de càrrega sense fil és un dispositiu compacte que funciona amb bateria-que mesura la força o el pes i transmet dades per radiofreqüència, el que el fa ideal per a la supervisió de grues i equips d'elevació.
Característica
1.Permet la supervisió de la càrrega-en temps real sense cables físics, reduint la complexitat de la instal·lació i el risc d'enredament.
2.El sensor de càrrega sense fil està equipat amb protocols d'encriptació robustos per garantir una comunicació segura i lliure d'interferències-a llargues distàncies.
3.Dissenyat amb carcasses resistents i suports resistents a-xocs per suportar vibracions i entorns operatius durs.
Especificació bàsica
| Interval de càrrega | 3-10t |
| Sortida nominal (mV/V) | 2,0 ± 0,1 mV/V |
| Error global | ±0,02% FS |
| Resistència d'entrada/sortida (Ω) | 385±15/350±5 |
| Longitud especificada del cable | Φ4 X 0,5 M O personalitzat a petició |
| Mètode de cablejat | Vermell --------Excitació+ Negre--------Excitació- Verd ----- Senyal+ Blanc -------Ssenyal- |
Aplicació
1. S'utilitza en grues mòbils i aèries per evitar condicions de sobrecàrrega i millorar la seguretat operativa.
2.El sensor de càrrega sense fil s'utilitza en inspeccions d'aparellament i aixecament per a configuracions temporals on el cablejat no és pràctic.
3. Aplicat a la construcció i la logística portuària per al seguiment dinàmic de càrrega en engranatges d'elevació i bigues esparcidores.
Especificació detallada del model ZH-CS3
|
Capacitat |
3-10t |
Material |
Acer d'aliatge |
|
Sortida nominal (mV/V) |
2.0±0.1 |
No-linealitat |
±0,02% FS |
|
Histèresi |
±0,02% FS |
Repetibilitat |
±0,01% FS |
|
Crep (30 minuts) |
±0,02% FS |
Balanç zero |
±1,00% FS |
|
Efecte de la temperatura a zero |
±0,02% FS/10 graus |
Efecte de la temperatura a la sortida |
±0,02% FS/10 graus |
|
Resistència d'entrada (Ω) |
385±15 |
Resistència de sortida (Ω) |
350±5 |
|
Resistència d'aïllament |
Major o igual a 5000MΩ |
Tensió d'excitació |
5 V-10 V (CC) |
|
Interval de temperatura compensat |
-10~+50℃ |
Interval de temperatura de funcionament |
-20~+60 graus |
|
Sobrecàrrega segura |
120% FS |
Trencament de càrrega |
150% FS |
|
Cable |
Φ4 X 0.5 M O personalitzat a petició |
Codi de color del cable |
Entrada: vermell+negre- Sortida:verd+blanc- |

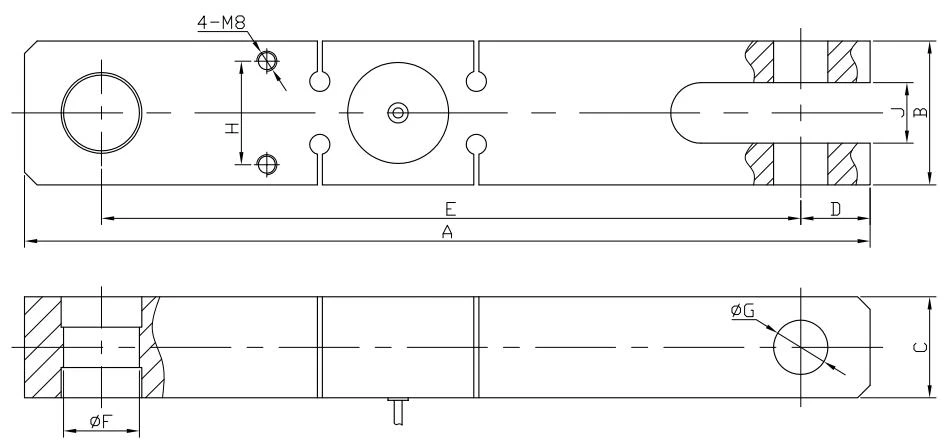

Diagrama d'esquema
Taula de talles específiques
|
Càrrega nominal (t) |
A |
B |
C |
D |
E |
F |
G |
H |
J |
|
3 |
335 |
57 |
40 |
27.5 |
277.0 |
30 |
21.5 |
45 |
24 |
|
5 |
362 |
68 |
45 |
28.0 |
298.5 |
35 |
26.0 |
50 |
26 |
|
10 |
384 |
83 |
55 |
34.5 |
307.5 |
40 |
32.4 |
60 |
32 |
