Breu introducció
El passador de la cèl·lula de càrrega integra un element de detecció basat en -extensió-de precisió directament en una-estructura de pin d'alta resistència, cosa que li permet mesurar la força al llarg del seu eix alhora que serveix com a component funcional en enllaços com ara frontisses, manilles o pivots. Aquest disseny de doble propòsit-simplifica la instal·lació i permet l'adquisició de dades de càrrega-en temps real en sistemes mecànics.
Característica
1. Construcció d'acer inoxidable: fabricat amb acer inoxidable de primera qualitat, el pin de la cèl·lula de càrrega ofereix una excel·lent resistència a la corrosió, una alta resistència a la tracció i fiabilitat en entorns agressius com ara plataformes offshore i plantes químiques.
2. Mètode de segellat d'envasos epoxi: els calibres de tensió interns s'encapsulen mitjançant una tècnica d'envasament epoxi robusta, protegint-los de la humitat, vibracions i cops mecànics alhora que mantenen l'estabilitat del senyal al llarg del temps.
3.Principi de funcionament: basat en la tecnologia del calibre de tensió, el pin de la cèl·lula de càrrega detecta minúscules deformacions causades per la força aplicada, convertint-les en senyals elèctrics proporcionals per a una mesura precisa i repetible.
Especificació bàsica
| Interval de càrrega | 3t, 5t,12t, 25t, 55t |
| Sortida nominal (mV/V) | 1,4±0,10mV/V |
| Error global | ±0,025% FS |
| Resistència d'entrada/sortida (Ω) | 800±50/700±10 o personalitzat a petició |
| Longitud especificada del cable | personalitzat a petició |
| Mètode de cablejat | Vermell --------Excitació+ Negre--------Excitació- Verd ----- Senyal+ Blanc -------Ssenyal- |
Aplicació
El pin de la cèl·lula de càrrega s'implementa als sistemes de control del procés de la grua de contenidors per proporcionar una retroalimentació contínua de càrrega durant les operacions d'elevació, assegurant límits de càrrega de treball segurs i optimitzant l'eficiència de manipulació de càrrega.
Especificació detallada del model ZH-LPT408
|
Capacitat |
3,5,12,25,55t |
Material |
acer inoxidable |
|
Sortida nominal (mV/V) |
1.4±0.10 |
No-linealitat |
±1% FS |
|
Histèresi |
±0,025% FS |
Repetibilitat |
±0,025% FS |
|
Crep (30 minuts) |
±0,023% FS |
Balanç zero |
±1% FS |
|
Efecte de la temperatura a zero |
±0,025% FS/10 graus |
Efecte de la temperatura a la sortida |
± 0,020% FS/10 graus |
|
Resistència d'entrada (Ω) |
800±50 O personalitzat a petició |
Resistència de sortida (Ω) |
700±10 O personalitzat a petició |
|
Resistència d'aïllament |
Major o igual a 5000MΩ |
Tensió d'excitació |
5 V-10 V (CC) |
|
Interval de temperatura compensat |
-10~+50 graus |
Interval de temperatura de funcionament |
-20~+60 graus |
|
Sobrecàrrega segura |
120% FS |
Trencament de càrrega |
200% FS |
|
Cable |
O personalitzat a petició |
Codi de color del cable |
Entrada: vermell+negre- Sortida: verd+blanc- |

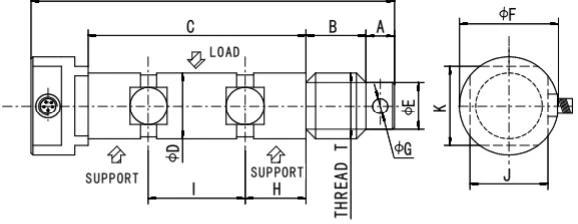

Diagrama d'esquema
Taula de talles específiques
|
Capacitat |
A |
B |
C |
D |
E |
F |
G |
H |
1 |
J |
K |
L |
T |
|
3t |
10 |
16 |
59 |
19 |
13 |
32 |
5 |
16 |
27 |
25 |
26 |
115 |
3/4" tpi UNC |
|
5t |
10.0 |
22.5 |
80 |
25.0 |
19.0 |
42.0 |
5 |
22.0 |
36.0 |
33 |
34 |
142.5 |
1 * XB tpi UNC |
|
12 t |
15.0 |
31.5 |
115 |
35.0 |
25.0 |
52.0 |
8.5 |
32.0 |
51.0 |
41 |
42 |
191.5 |
1-3/8 graus x 6 tpi UNC |
|
25t |
20.0 |
46.0 |
165 |
50.8 |
42.0 |
.63.0 |
11.0 |
46.0 |
73.0 |
54 |
55 |
266.0 |
2 x 4,5 tpi UNC |
|
55t |
25.0 |
63.0 |
235 |
70.0 |
62.0 |
88.0 |
15.0 |
65.0 |
105.0 |
74 |
75 |
358.0 |
2-3/4 graus x 4 tpi UNC |
