Breu introducció
La cèl·lula de càrrega de tipus Spoke és un transductor de força de compressió robust anomenat pel seu aspecte estructural distintiu, semblant a una roda amb diversos radis radials. El seu disseny inclou un centre de càrrega central connectat a un anell exterior mitjançant diversos radis flexibles, que estan mecanitzats amb precisió per actuar com a elements de detecció-de tensió principal. Aquesta configuració crea un sensor molt rígid i estable que sobresurt en aplicacions industrials pesades i de gran-capacitat-. Típicament fabricat amb acer d'aliatge d'alta -tracció, el disseny dels radis està dissenyat per resistir els moments de flexió i les forces paràsites, el que el converteix en una opció fiable per a sistemes de pesatge estàtics i dinàmics on la integritat estructural és primordial.
Característica
1. Disseny radial Flex: a diferència dels sensors de disc sòlid, l'estructura del radi localitza la tensió dins dels elements radials flexibles. Aquest disseny proporciona una resistència excepcional a les forces no-axials, com ara la torsió i les càrregues laterals, assegurant que el senyal de sortida només reflecteixi la veritable compressió vertical.
2. Dissipació de calor millorada: els espais oberts entre els radis faciliten un millor flux d'aire en comparació amb els dissenys de "pancake" sòlids. Això permet una dissipació més eficient de la calor dels extensòmetres i el cos elàstic, millorant l'estabilitat del rendiment durant els cicles continus de càrrega alta-.
3. Relació de rigidesa-a-altura elevada: la configuració de radis de la cèl·lula de càrrega de tipus Spoke ofereix una rigidesa superior amb una deflexió vertical mínima. D'aquesta manera, s'assegura que la plataforma de pesatge es mantingui estable i a nivell, la qual cosa és fonamental per evitar l'enllaç mecànic en sistemes d'alta-velocitat.
Especificació bàsica
| Interval de càrrega | 0.5-5t |
| Sortida nominal (mV/V) | 1,60 ± 0,005 mV/V |
| Error global | ±0,02% FS |
| Resistència d'entrada/sortida (Ω) | 750±10/700±7 |
| Longitud especificada del cable | Φ4 X 1M O personalitzat a petició |
| Mètode de cablejat |
Vermell --------Excitació+ Negre--------Excitació- |
Aplicació
La cèl·lula de càrrega de tipus Spoke és la solució preferida per a les bàscules de camions dinàmiques (sistemes de pes-en-moviment). A les autopistes o centres logístics, aquestes bàscules pesen els vehicles que circulen a baixa velocitat. La capacitat de la cèl·lula de càrrega de tipus radi per manejar càrregues d'impacte ràpides i repetides i resistir les forces de torsió dels eixos mòbils garanteix mesures precises i repetibles sense danyar la base de l'escala.
Especificació detallada del model ZH-WS6
|
Capacitat |
0.5-5t |
Material |
Acer aliat/acer inoxidable |
|
Sortida nominal (mV/V) |
1.60±0.005 |
No-linealitat |
±0,2% FS |
|
Histèresi |
±0,2% FS |
Repetibilitat |
±0,03% FS |
|
Crep (30 minuts) |
±0,03% FS |
Balanç zero |
±2,00% FS |
|
Efecte de la temperatura a zero |
±0,05% FS/10 graus |
Efecte de la temperatura a la sortida |
±0,05% FS/10 graus |
|
Resistència d'entrada (Ω) |
750±10 |
Resistència de sortida (Ω) |
700±7 |
|
Resistència d'aïllament |
Major o igual a 5000MΩ |
Tensió d'excitació |
5 V-10 V (CC) |
|
Interval de temperatura compensat |
-10~+50 graus |
Interval de temperatura de funcionament |
-20~+60 graus |
|
Sobrecàrrega segura |
120% FS |
Trencament de càrrega |
150% FS |
|
Cable |
Φ4 X 1M O personalitzat a petició |
Codi de color del cable |
Entrada: vermell+negre- Sortida:verd+blanc- |

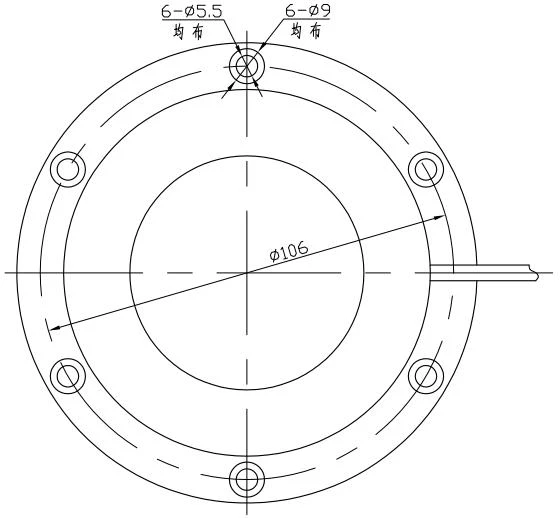

Diagrama d'esquema
