Breu introducció
La cèl·lula de càrrega de tracció en disseny de tipus S-s'ha optimitzat específicament per mesurar les forces de tracció amb una alta linealitat i una deflexió mínima. La seva geometria única li permet mantenir la integritat estructural i la precisió de mesura fins i tot sota càrregues de tracció dinàmiques o fluctuants.
Característica
1.La cèl·lula de càrrega de tracció està fabricada amb acer d'aliatge d'-alta qualitat per suportar cicles d'esforç repetits i resistir la deformació al llarg del temps.
2.La cèl·lula de càrrega de tracció incorpora mesuradors de tensió de precisió disposats en una configuració completa de pont de Wheatstone per millorar la sensibilitat i la compensació de temperatura.
3.Utilitza una encapsulació epoxi robusta combinada amb juntes segellades amb cola per protegir l'electrònica interna de la humitat, la vibració i la contaminació per partícules.
Especificació bàsica
| Interval de càrrega | 30t |
| Sortida nominal (mV/V) | 2,0 ± 0,005 mV/V |
| Error global | 0,02% FS |
| Resistència d'entrada/sortida (Ω) | 385±10/350±5 |
| Longitud especificada del cable | Φ6 * 9m O personalitzat a petició |
| Mètode de cablejat | Vermell --------Excitació+ Negre--------Excitació- Verd ----- Senyal+ Blanc -------Ssenyal- |
Aplicació
Especificació detallada del model ZH-ST4
|
Capacitat |
30t |
Material |
Acer d'aliatge |
|
Sortida nominal (mV/V) |
2.0 ± 0.005 |
No-linealitat |
±0,02% FS |
|
Histèresi |
±0,02% FS |
Repetibilitat |
±0,01% FS |
|
Crep (30 minuts) |
±0,02% FS |
Balanç zero |
±1,00% FS |
|
Efecte de la temperatura a zero |
±0,02% FS/10 graus |
Efecte de la temperatura a la sortida |
±0,02% FS/10 graus |
|
Resistència d'entrada (Ω) |
385±10 |
Resistència de sortida (Ω) |
350±5 |
|
Resistència d'aïllament |
Major o igual a 5000MΩ |
Tensió d'excitació |
5 V-10 V (CC) |
|
Interval de temperatura compensat |
-10~+50 graus |
Interval de temperatura de funcionament |
-20~+60 graus |
|
Sobrecàrrega segura |
120% FS |
Trencament de càrrega |
150% FS |
|
Cable |
Φ6 X9 M O personalitzat a petició |
Codi de color del cable |
Entrada: vermell+negre- Sortida:verd+blanc- |

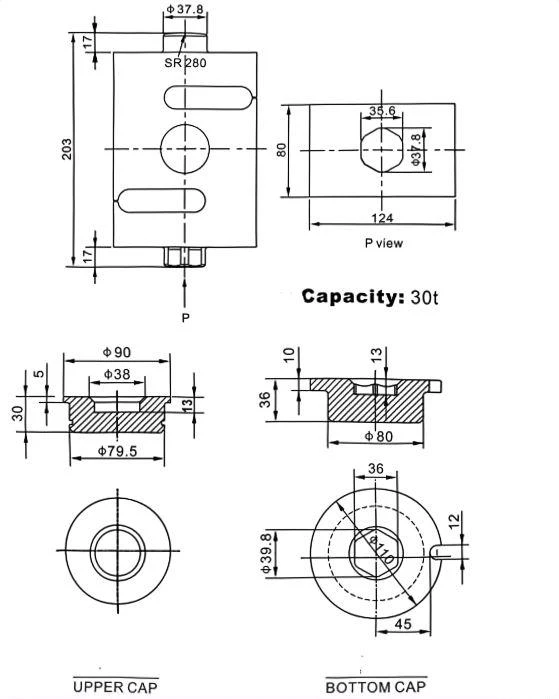

Diagrama d'esquema
