Breu introducció
El sensor de càrrega en miniatura és un dispositiu molt compacte dissenyat per mesurar el pes o la força amb una gran precisió en aplicacions-restringides d'espai.
Característica
1. Senyal de sortida precís fins i tot sota petites variacions de càrrega, assegurant una recollida de dades fiable.
2. Materials duradors i -resistents a la corrosió adequats per a entorns industrials durs.
3. El sensor de càrrega en miniatura és compatible amb els sistemes estàndard d'adquisició de dades per facilitar la integració.
Especificació bàsica
| Interval de càrrega | 100 kg ~ 5000 kg |
| Sortida nominal (mV/V) | 1,5 ± 10% mV/V |
| Error global | ±0,05% FS |
| Resistència d'entrada/sortida (Ω) | 760± 15/700±5 |
| Longitud especificada del cable | Φ4 X 1.5M O personalitzat a petició |
| Mètode de cablejat | Vermell --------Excitació+ Negre--------Excitació- Verd ----- Senyal+ Blanc -------Ssenyal- |
Aplicació
El sensor de càrrega en miniatura s'utilitza en equips mecànics automatitzats com ara braços robòtics per controlar la força de presa, evitant danys als components delicats durant els processos de muntatge.
Especificació detallada del model ZH-WC101
|
Capacitat |
100 kg ~ 5000 kg |
Material |
Acer inoxidable |
|
Sortida nominal (mV/V) |
1.5± 10% |
No-linealitat |
±0,05% FS |
|
Histèresi |
±0,05% FS |
Repetibilitat |
±0,05% FS |
|
Crep (30 minuts) |
±0 03%FS |
Balanç zero |
± 1 00%FS |
|
Efecte de la temperatura a zero |
± 0,05% FS/ 10 graus |
Efecte de la temperatura a la sortida |
± 0,05% FS/ 10 graus |
|
Resistència d'entrada (Ω) |
760± 15 |
Resistència de sortida (Ω) |
700±5 |
|
Resistència d'aïllament |
Major o igual a 5000MΩ |
Tensió d'excitació |
5 V-10 V (CC) |
|
Interval de temperatura compensat |
- 10~+50 grau |
Interval de temperatura de funcionament |
-20~+60 graus |
|
Sobrecàrrega permesa |
120% FS |
Trencament de càrrega |
150% FS |
|
Cable |
Φ4 X 1.5M O personalitzat a petició |
Codi de color del cable |
Entrada: vermell+negre- Sortida:verd+blanc- |

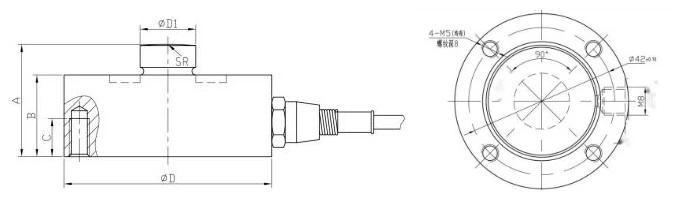

Diagrama d'esquema
Taula de talles específiques
|
Càrrega nominal(kg) |
D |
D1 |
A |
B |
C |
SR |
M |
|
10 kg ~ 2000 kg |
50 |
16 |
25 |
21 |
8 |
75 |
M5 |
|
5000 kg |
50 |
16 |
25 |
21 |
8 |
75 |
M5 |
