Breu introducció
La cèl·lula de càrrega del feix és un sensor de pesatge d'estil voladís-dissenyat per mesurar la força detectant la tensió a l'extrem fix d'un feix horitzontal. Ofereix una solució compacta i robusta per a aplicacions que requereixen mesurament de càrrega lineal i precisa tant en modes de tensió com de compressió.
Característica
1.El disseny presenta una alta sensibilitat i una excel·lent linealitat en la seva capacitat nominal, garantint dades fiables fins i tot en condicions de càrrega dinàmica.
2.La seva estructura d'-alineació automàtica minimitza els efectes de càrrega fora-de l'eix, cosa que ajuda a mantenir la precisió de la mesura durant un funcionament prolongat.
3.La cèl·lula de càrrega Beam està construïda amb materials resistents a la corrosió-i unions segellades, ofereix un rendiment fiable en entorns durs que impliquen humitat o exposició a partícules.
Especificació bàsica
| Interval de càrrega | 0.05-10t |
| Sortida nominal (mV/V) | 2,0±0,005 o 3,0±0,005 |
| Error global | ±0,02% FS |
| Resistència d'entrada/sortida (Ω) | 385±10/350±5 |
| Longitud especificada del cable | Φ5.4 X 6M O personalitzat a petició |
| Mètode de cablejat |
Vermell --------Excitació+ Negre--------Excitació- |
Aplicació
1.La cèl·lula de càrrega Beam és ideal per a bàscules de plataforma i sistemes de pesatge de cinta transportadora on les limitacions d'espai requereixen una unitat de detecció de perfil-esvelt.
2. S'utilitza habitualment en equips de dosificació industrial per controlar les quantitats d'ingredients amb precisió repetible durant els processos de mescla.
3. S'utilitza en equips de prova d'automoció per avaluar les càrregues de la suspensió o les forces de l'eix durant els cicles de validació de prototips.
Especificació detallada del model ZH-SB1
|
Capacitat |
0.05-10t |
Material |
Acer aliat/acer inoxidable |
|
Sortida nominal (mV/V) |
2.0±0.005 3.0±0.005 |
No-linealitat |
±0,02% FS |
|
Histèresi |
±0,02% FS |
Repetibilitat |
±0,01% FS |
|
Crep (30 minuts) |
±0,02% FS |
Balanç zero |
±1,00% FS |
|
Efecte de la temperatura a zero |
± 0,02% FS/10 graus |
Efecte de la temperatura a la sortida |
± 0,02% FS/10 graus |
|
Resistència d'entrada (Ω) |
385±10 |
Resistència de sortida (Ω) |
350±5 |
|
Resistència d'aïllament |
Major o igual a 5000MΩ |
Tensió d'excitació |
5 V-10 V (CC) |
|
Interval de temperatura compensat |
-10~+50 graus |
Interval de temperatura de funcionament |
-20~+60 graus |
|
Sobrecàrrega segura |
120% FS |
Trencament de càrrega |
150% FS |
|
Cable |
Φ5.4 X 6M O personalitzat a petició |
Codi de color del cable |
Entrada: vermell+negre- Sortida:verd+blanc- |

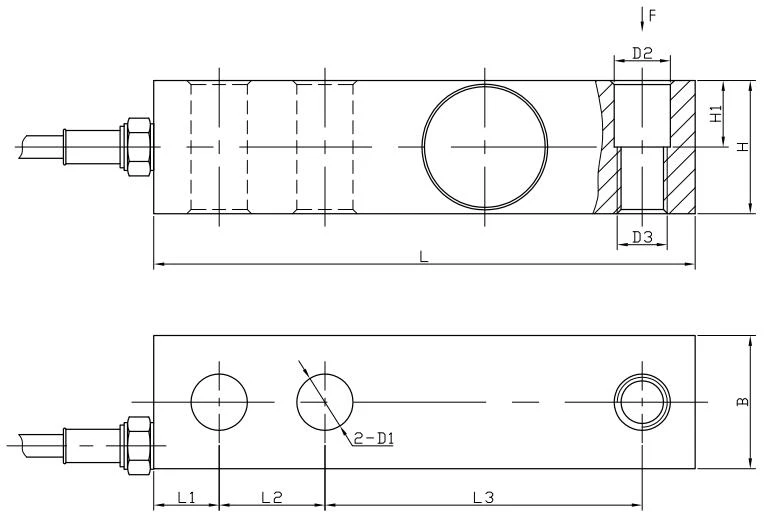

Diagrama d'esquema
Taula de talles específiques
|
Càrrega nominal (t) |
L |
L1 |
L2 |
L3 |
H |
H1 |
B |
D1 |
D2 |
D3 |
|
0.05-2 |
130 |
15.7 |
25.4 |
76.2 |
32 |
16 |
32 |
ø13.5 |
ø13.5 |
M12X1.75 |
|
2.5-5 |
171.5 |
19.1 |
38.1 |
95.3 |
38 |
19 |
38 |
ø20 |
ø20 |
M18X1.5 |
|
7.5-10 |
222.5 |
25.4 |
50.8 |
123.8 |
51 |
25.5 |
51 |
ø27 |
ø27 |
M24X2 |
