Breu introducció
En una cèl·lula de càrrega de feix en voladís que s'utilitza en cèl·lules de càrrega per a bàscules, la força aplicada a l'extrem lliure provoca una deflexió mesurable de la biga, que els extensímetres converteixen en un senyal elèctric. A continuació, aquesta sortida es processa per determinar la càrrega exacta amb una gran precisió i repetibilitat, fent que aquestes cèl·lules de càrrega per a bàscules siguin robustes i rendibles-per a una àmplia gamma d'aplicacions de pesatge industrial.
Característica
1. Les cèl·lules de càrrega de feix en voladís per a bàscules ofereixen mesures precises de pes mitjançant una detecció fiable de la deflexió del feix.
2. Dissenyat per a la durabilitat, suportar entorns industrials durs mantenint la precisió.
3. Compactes i rendibles-, les cèl·lules de càrrega en voladís per a bàscules ofereixen una fàcil integració en diversos sistemes de pesatge.
Especificació bàsica
| Interval de càrrega |
500kg-20000kg |
| Sortida nominal (mV/V) |
2 mV/V |
| Error global | 0,02% FS |
| Resistència d'entrada/sortida (Ω) | 385±10/350±5 |
| Longitud especificada del cable | φ5,4 * 6m o personalitzat |
| Mètode de cablejat | Vermell --------Excitació+ Negre--------Excitació- Verd ----- Senyal+ Blanc -------Ssenyal- |
Aplicació
Les cèl·lules de càrrega de feix de cisalla per a bàscules s'utilitzen àmpliament en bàscules de plataforma industrial i bàscules de banc per proporcionar una mesura de pes precisa i fiable en entorns exigents.
Especificació detallada del model ZH-SB2
|
Capacitat |
0.5-20t |
Material |
Acer aliat/acer inoxidable |
|
Sortida nominal (mV/V) |
2.0±0.005 |
No-linealitat |
±0,02% FS |
|
Histèresi |
±0,02% FS |
Repetibilitat |
±0,01% FS |
|
Crep (30 minuts) |
±0,02% FS |
Balanç zero |
±1,00% FS |
|
Efecte de la temperatura a zero |
± 0,02% FS/10 graus |
Efecte de la temperatura a la sortida |
± 0,02% FS/10 graus |
|
Resistència d'entrada (Ω) |
385±10 |
Resistència de sortida (Ω) |
350±5 |
|
Resistència d'aïllament |
Major o igual a 5000MΩ |
Tensió d'excitació |
5 V-10 V (CC) |
|
Interval de temperatura compensat |
-10~+50 graus |
Interval de temperatura de funcionament |
-20~+60 graus |
|
Sobrecàrrega segura |
120% FS |
Trencament de càrrega |
150% FS |
|
Cable |
Φ5.4 X 6M O personalitzat a petició |
Codi de color del cable |
Entrada: vermell+negre- Sortida: verd+blanc- |

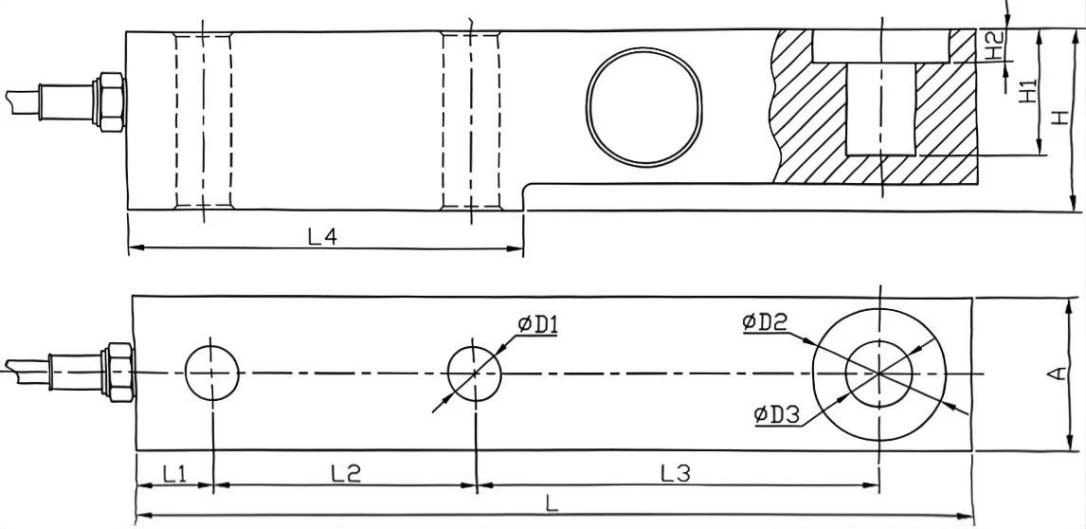

Diagrama d'esquema
Taula de talles específiques
|
Càrrega nominal (t) |
L |
L1 |
L2 |
L3 |
L4 |
H |
H1 |
H2 |
A |
D1 |
D2 |
D3 |
|
0.5 -3 |
203 |
19 |
64 |
98 |
95 |
43 |
30 |
8 |
37 |
13 |
32 |
16 |
|
5-7.5 |
235 |
23 |
66 |
124 |
110 |
52 |
30 |
12 |
48 |
21 |
38 |
22 |
|
10 |
279 |
25 |
82 |
140 |
133 |
67 |
20 |
8.5 |
60 |
28 |
48 |
32 |
|
15-20 |
318 |
32 |
89 |
159 |
153 |
82.5 |
25 |
10 |
70 |
34 |
54 |
38 |
