Breu introducció
El tipus de feix de cèl·lula de càrrega és un transductor de força especialitzat que utilitza una configuració de feix en voladís per convertir la càrrega mecànica en un senyal elèctric. Aquest disseny destaca per oferir mesures precises i estables en instal·lacions compactes on les cèl·lules tradicionals de columna o de tipus S- no són pràctiques.
Característica
1.El tipus de feix de cèl·lules de càrrega té un perfil baix i una construcció rígida, proporciona temps de resposta ràpids i una deflexió mínima, el que el fa adequat per a tasques de pesatge dinàmic.
2.La integració d'extensometres-compensats per temperatura garanteix una sortida constant en diferents condicions ambientals, reduint la deriva.
3.La seva senzilla interfície mecànica permet un muntatge i una alineació fàcils, minimitzant els errors d'instal·lació i el temps d'inactivitat de manteniment.
Especificació bàsica
| Interval de càrrega |
0.25,0.5,1,2,3,5t |
| Sortida nominal (mV/V) |
2.0±0.002 |
| Error global | ±0,02% FS |
| Resistència d'entrada/sortida (Ω) | 381±4/350±3 |
| Longitud especificada del cable |
Φ5 X 6M O personalitzat a petició |
| Mètode de cablejat | Verd --------Excitació+ Negre--------Excitació- Blanc ----- Senyal+ Vermell-------Ssenyal- |
Aplicació
1.El tipus de feix de cèl·lules de càrrega s'utilitza àmpliament en sistemes de pesatge de tremuja i sitja per controlar els nivells de material a granel amb una alta repetibilitat.
2.Empleats en dispositius mèdics com elevadors de pacients i equips de rehabilitació per garantir una manipulació de càrrega segura i controlada.
3.Aplicat a la maquinària agrícola per al seguiment-en temps real dels rendiments dels cultius o dels mecanismes de distribució de pinsos.
Especificació detallada del model ZH-LJ
|
Capacitat |
0.25,0.5,1,2,3,5t |
Material |
acer inoxidable |
|
Sortida nominal (mV/V) |
2.0±0.002 |
No-linealitat |
±0,02% FS |
|
Histèresi |
±0,02% FS |
Repetibilitat |
±0,01% FS |
|
Crep (30 minuts) |
±0,02% FS |
Balanç zero |
±1,00% FS |
|
Efecte de la temperatura a zero |
±0,02% FS/10 graus |
Efecte de la temperatura a la sortida |
±0,02% FS/10 graus |
|
Resistència d'entrada (Ω) |
381±4 |
Resistència de sortida (Ω) |
350±3 |
|
Resistència d'aïllament |
Major o igual a 5000MΩ |
Tensió d'excitació |
5 V-15 V (CC) |
|
Interval de temperatura compensat |
-10~+40 graus |
Interval de temperatura de funcionament |
-40~+65 graus |
|
Sobrecàrrega segura |
150% FS |
Trencament de càrrega |
300% FS |
|
Cable |
Φ5 X 6M O personalitzat a petició |
Codi de color del cable |
Entrada: verd+negre- Sortida:blanc+vermell- |

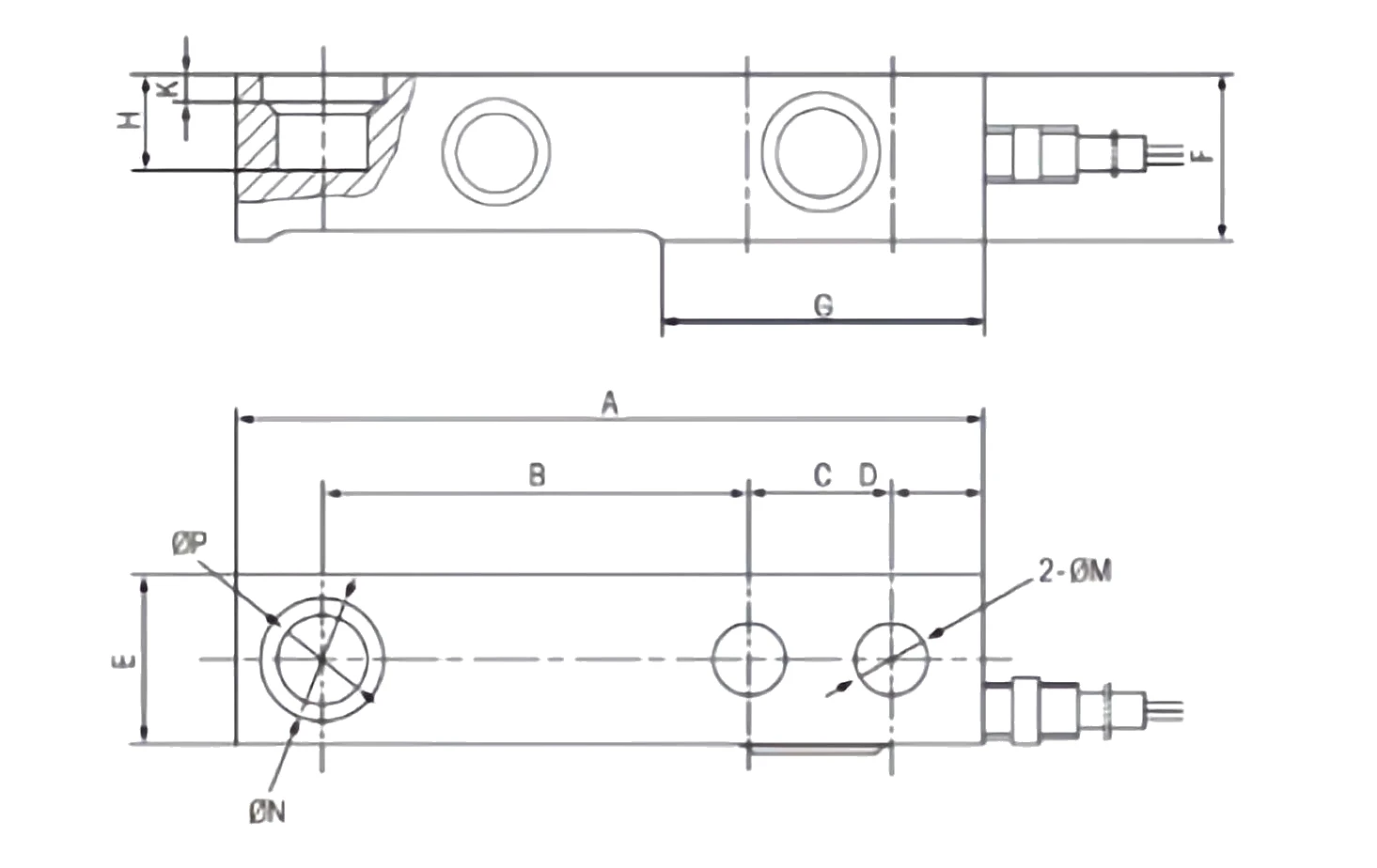

Diagrama d'esquema
Taula de talles específiques
|
Càrrega nominal (t) |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
P |
|
0.25, 0.5, 1 |
133.4 |
76.2 |
25.4 |
16.4 |
30.7 |
30 |
57.9 |
17 |
4.8 |
12.7 |
22 |
15.9 |
|
2 |
136.7 |
76.2 |
25.4 |
16.7 |
36.8 |
36.6 |
57.9 |
23 |
9.5 |
12.7 |
22 |
15.9 |
|
3 |
139.7 |
79.2 |
25.4 |
16.7 |
39 |
36.6 |
57.9 |
23 |
9.5 |
15 |
22 |
15.9 |
|
5 |
171.5 |
95.2 |
38.1 |
16.7 |
42.9 |
43 |
73.8 |
29.4 |
11 |
19 |
34.9 |
22.2 |
