Breu introducció
El sensor de pesatge (cèl·lula de càrrega) funciona mitjançant una deformació elàstica: una biga en voladís es desvia sota càrrega, alterant les sortides de la galga de tensió. El canvi de tensió resultant es calibra per reflectir la magnitud de la força, permetent mesures precises per a aplicacions de pesatge estàtiques i dinàmiques. El seu disseny compacte i fàcil de-{{3}instal·lar el fa- adequat per a línies de producció de fabricació i configuracions de proves de laboratori.
Característica
1. Sensor de pesatge d'alta-precisió amb sortida estable en diferents càrregues per a una mesura fiable.
2. El disseny compacte del sensor de pesatge permet la integració en espais reduïts sense pèrdua de rendiment.
3. El temps de resposta ràpid admet la supervisió-en temps real tant en aplicacions estàtiques com dinàmiques.
Especificació bàsica
| Interval de càrrega |
300 kg-3 t |
| Sortida nominal (mV/V) | 2 mV/V |
| Error global | ±0,02% FS |
| Resistència d'entrada/sortida (Ω) | 381±4/350±1 |
| Longitud especificada del cable | φ5 * 3m o personalitzat |
| Mètode de cablejat | Vermell --------Excitació+ Negre--------Excitació- Verd ----- Senyal+ Blanc -------Ssenyal- |
Aplicació
Especificació detallada del model ZH-SBS
|
Capacitat |
0.3t,0.5t.1t,2t,3t |
Material |
Acer d'aliatge |
|
Sortida nominal (mV/V) |
2.0±0.002 |
No-linealitat |
±0,02% FS |
|
Histèresi |
±0,02% FS |
Repetibilitat |
±0,01% FS |
|
Crep (30 minuts) |
±0,02% FS |
Balanç zero |
±1,00% FS |
|
Efecte de la temperatura a zero |
± 0,02% FS/10 graus |
Efecte de la temperatura a la sortida |
± 0,02% FS/10 graus |
|
Resistència d'entrada (Ω) |
381±4 |
Resistència de sortida (Ω) |
350±1 |
|
Resistència d'aïllament |
Major o igual a 5000MΩ |
Tensió d'excitació |
5 V-10 V (CC) |
|
Interval de temperatura compensat |
-10~+50 graus |
Interval de temperatura de funcionament |
-20~+60 graus |
|
Sobrecàrrega segura |
150% FS |
Trencament de càrrega |
300% FS |
|
Cable |
Φ5.4 X 3M O personalitzat a petició |
Codi de color del cable |
Entrada: vermell+negre- Sortida:verd+blanc- |

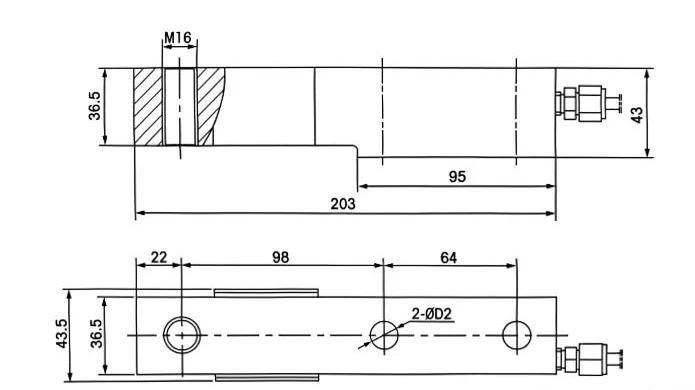

Diagrama d'esquema
Taula de talles específiques
|
Capacitat (t) |
ΦD2 |
|
0.3t-2t |
13 |
|
3t |
15 |
